Коммутаторы TP-Link с поддержкой технологии PoE

Видеонаблюдение, Wi-Fi сети и даже кассовое оборудование: в нашем портфолио есть проекты, под которые закупалась не одна сотня наших PoE-коммутаторов. Мы хотим рассказать вам о применении PoE оборудования, некоторых нюансах при его подборе — а самое вкусненькое мы припасли, конечно, под конец.

Пара слов о PoE

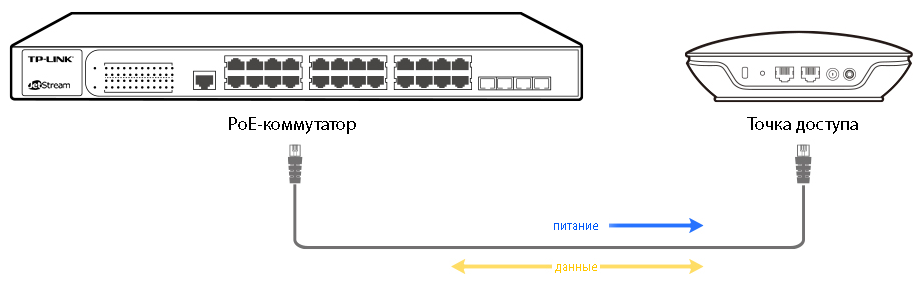

PoE (Power over Ethernet) позволяет передавать электрическую энергию удаленному устройству, подключенному к сети по канальному протоколу Ethernet (Ethernet / Fast Ethernet / Gigabit Ethernet). Передача энергии осуществляется по одному и тому же кабелю UTP (Unshielded Twisted Pair).

Главное преимущество PoE — в снижении затрат на инфраструктуру. Конечно, питающее оборудование обладает более высокой ценой (CAPEX), однако вложения быстро окупятся при внедрении и в процессе эксплуатации (OPEX), особенно если учитывать все сопутствующие затраты. Например, нельзя игнорировать стоимость протяжки силового кабеля и установки дополнительных розеток при использовании традиционной схемы питания. Кроме того, такой подход повышает эстетическую составляющую.

Вторым преимуществом является удобство использования конечного оборудования, питаемого через один кабель с данными.

Распределение энергии с помощью PoE позволяет централизовать управление системой энергоснабжения, вести мониторинг потребляемой мощности и производить включение/отключение потребителей, в том числе и автоматически по расписанию. Следствием централизации станет повышение надежности и контролируемости всей системы в целом. Так, например, используемая в организации система управления сетью может собирать статистику потребляемой мощности по протоколу SNMP.

Еще одним преимуществом использования PoE является безопасность, так как обеспечивается интеллектуальная передача энергии, защищающая оконечное оборудование от перегрузки или недостатка питания.

Предоставляемая технологией гибкость позволяет размещать питаемое оборудование в любом месте без привязки к электрическим сетям.

Не стоит забывать и о простоте установки и скорости развертывания сети. Меньше проводных подключений – короче сроки внедрения.

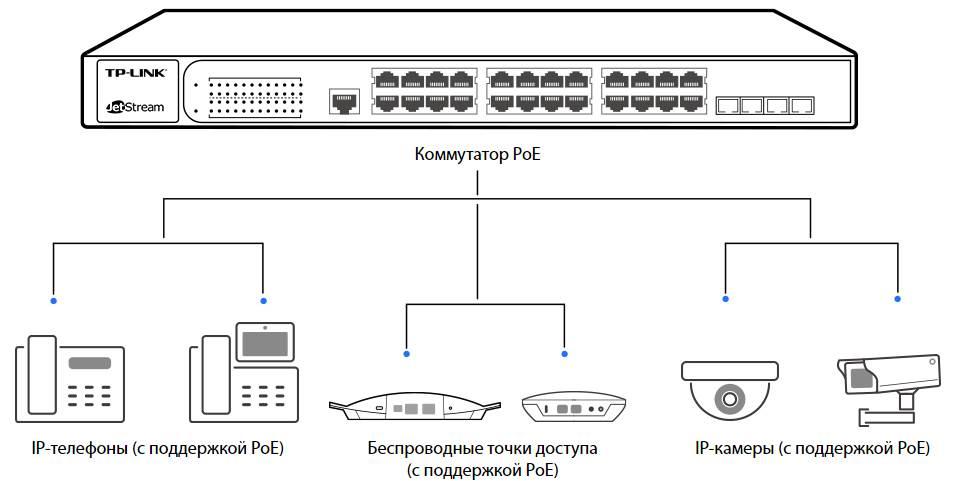

На сегодняшний день в домашних и корпоративных сетях, а также в сетях операторов связи широко используются два стандарта передачи энергии по витой паре: IEEE 802.3af-2003 и 802.3at-2009. Основное отличие между ними состоит в максимальной передаваемой мощности. Стандарт IEEE 802.3af-2003 обеспечивает подачу мощности до 15,4 Ватт (минимально 44 В и 350 мА) по двум парам проводников, тогда как при использовании IEEE 802.3at-2009 (именуемого также PoE+ или PoE plus) максимальная мощность повышается до 25,5 Ватт. Столь огромная мощность может потребоваться, например, при использовании камер видеонаблюдения с сервоприводом (поворотных), либо размещенных в специализированных подогреваемых боксах.

IP-телефоны с дополнительными панелями управления/расширения тоже могут не укладываться в стандартный энергетический бюджет, предлагаемый стандартом 802.3af. Нельзя не упомянуть и о появляющихся на рынке небольших коммутаторах, которые сами способны получать питание с помощью PoE.

Однако не вся указанная мощность доступна устройствам-потребителям. Так, например, при использовании стандарта 802.3af на расстоянии ста метров лишь 12,95 Ватта будет доступно конечному устройству из-за сопротивления проводов и прочих потерь.

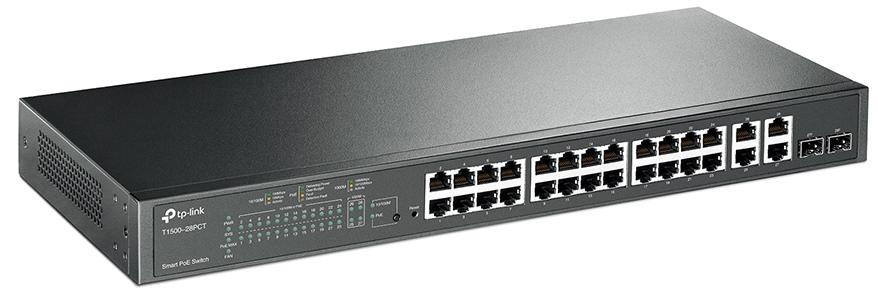

TP-Link T1500-28PCT

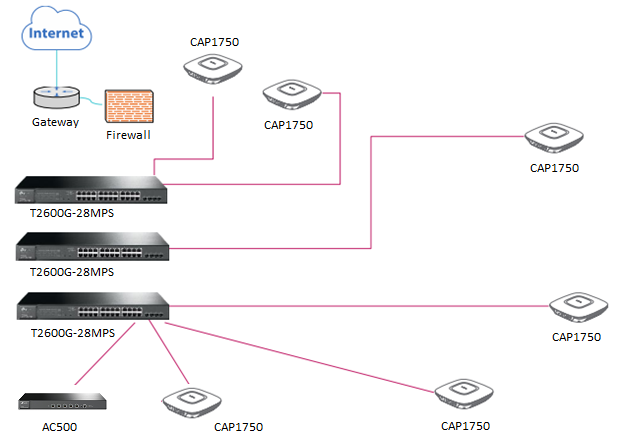

Беспроводные функции были возложены на контроллер TP-Link AC500 и точки доступа CAP1750.

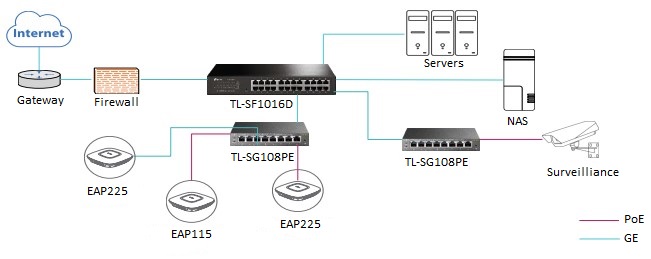

Примеры построения небольших сетей

Разумеется, успехом пользуются и компактные модели с PoE, рассчитанные на работу вне специализированных серверных. Например, безвентиляторный TL-SG108PE. У этого коммутатора восемь гигабитных портов, четыре из которых позволяют обеспечить питанием подключенное оборудование (до 15,4 Вт на порт). Суммарный PoE бюджет устройства составляет 55 Вт. Именно эти коммутаторы были использованы при построении локальных сетей в федеральной розничной сети салонов обуви и еще одной популярной аптечной сети. В обоих случаях наши PoE коммутаторы использовались для питания камер видеонаблюдения и обеспечения электроэнергией точек доступа для создания Wi-Fi сетей, тоже построенных на TP-Link.

На вкусненькое: из нестандартного

Есть у нас и нестандартные случаи применения. Интернет-магазины начали проводить расчеты через кассы и выдавать электронные чеки. Налоговая в реальном времени видит выручку бизнеса, а покупатель всегда имеет на руках документ, подтверждающий сделку.

В основе всего этого лежат кассовые аппараты, подключенные к интернету. Продавец может разместить такую кассу у себя, обеспечить питание, доступ к глобальной сети и так далее. Но также может воспользоваться услугой специализированных компаний, предоставляющих кассы из облака в аренду. В построении одного из таких сервисов мы и принимали участие. Стоит отметить, что решение строилось в момент острого дефицита кассовой техники, чем и были обусловлены некоторые из принятых технических решений.

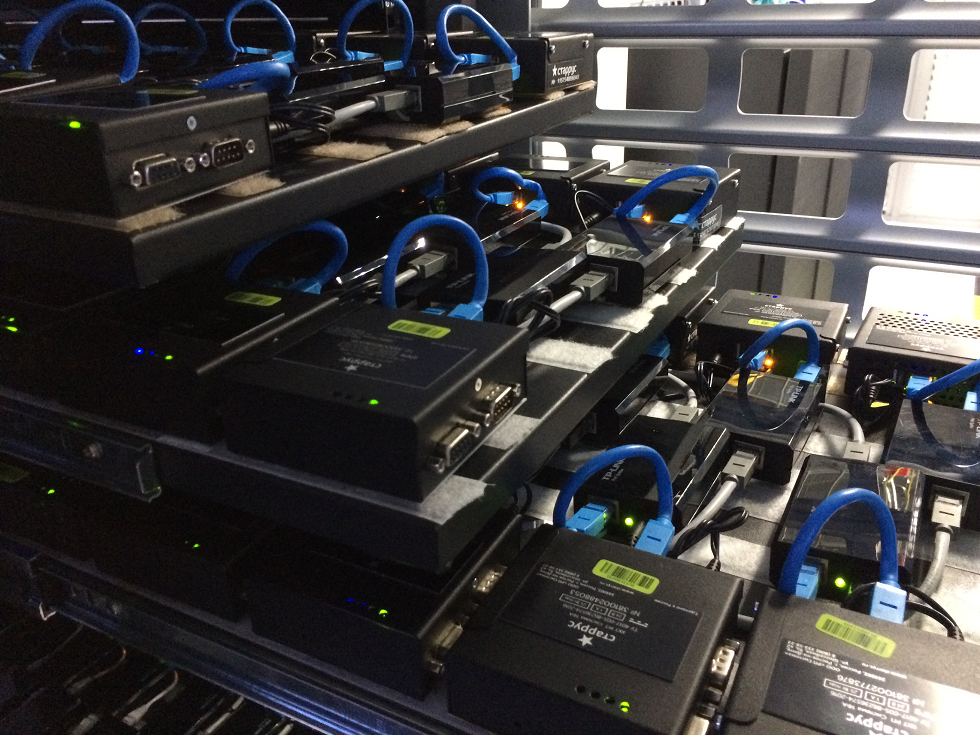

В основу сети легли коммутаторы TP-Link T1600G-52PS, устанавливаемые в стойку. Данная модель не только выполняет коммутацию трафика, но также обеспечивает кассы питанием. К сожалению, использованные модели касс не поддерживали технологию Power over Ethernet (да и вообще не предназначались для монтажа в стойку), поэтому пришлось дополнить структуру PoE-сплиттерами, расположенными вместе с онлайн-кассами на специализированных выдвижных полках, смонтированных в стандартную телекоммуникационную стойку.

Примененное решение позволило получить выигрыш в использованном пространстве внутри стойки (за счет отсутствия традиционных блоков питания), а также обеспечить большую гибкость в управлении энергосистемой. Компактность решения в дальнейшем позволит сэкономить на аренде стоек и в целом повысить эффективность функционирования IT-системы заказчика.

Нестандартность решения в данном случае состоит в том, что PoE применяется внутри серверных комнат дата-центра, где обычно нет недостатка в электропитании, а плотность установки оборудования достаточно высока.

В сухом остатке

Как мы видим, оборудование с PoE достаточно часто используется для организации масштабных систем видеонаблюдения и для обеспечения беспроводного доступа в сеть на больших территориях. И тут все логично, но есть один момент: по нашей практике выбор оборудования того или иного производителя в российских проектах зачастую определяется степенью вовлеченности вендора в сам проект. И речь здесь идет не только или не столько о гарантии или поддержке (на некоторые модели у нас есть ограниченная пожизненная гарантия, в ряде случаев мы можем предложить бесплатную опережающую замену), сколько о гибкости подхода производителя к проектам, использующим его оборудование.

Так, например, в ряде проектов основную роль при выборе оборудования сыграла кастомизация прошивки устройств. Также не остаётся незамеченной возможность бесплатного предварительного тестирования оборудования. Ну а полноценное радиочастотное обследование и планирование, произведенное на этапе проработки проектов, обеспечило выбор и нашего беспроводного оборудования в ВУЗах. Другими словами, мы старались.

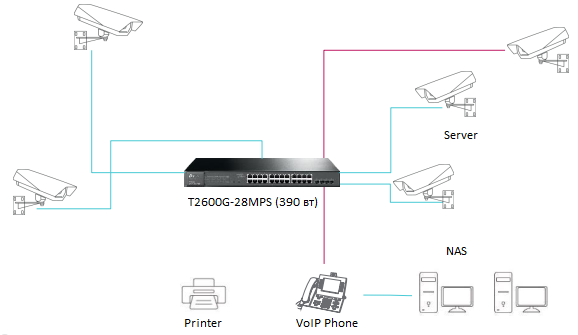

В заключение нам хотелось бы помочь вам разобраться в модельном ряде наших коммутаторов и предоставить пояснения по нумерации моделей. Для примера рассмотрим коммутатор T2600G-28MPS.

Цифра после T указывает на уровень управления:
1 - Smart
2 - управляемый коммутатор L2/L2+
3 - коммутатор с функциями третьего уровня.

Для управляемых коммутаторов вторая цифра в названии модели означает базовый набор функций прошивки и аппаратную платформу:
5 - стандартные L2-функции
6 - поддержка статической маршрутизации
7 - наличие интерфейсов 10 Gigabit Ethernet или поддержка физического стекирования.

Буква после цифр указывает на основные скорости портов:
G - Gigabit Ethernet
X - 10 Gigabit Ethernet, отсутствие обозначения указывает, что интерфейсы коммутатора поддерживают Fast Ethernet.

Общее количество портов закодировано во второй группе цифр.

Последний набор букв используется для указания на тип интерфейсов и прочие аппаратные характеристики:
T - UTP-порты
P - коммутатор с поддержкой PoE
MP - коммутатор с увеличенным энергетическим бюджетом
S - независимые порты SFP Uplink и так далее.

Из сказанного выше получается, что модель T2600G-28MPS - управляемый L2/L2+ коммутатор TP-Link с поддержкой статической маршрутизации и увеличенным энергетическим бюджетом, обладающий 28-ю портами, работающими на скорости 1 Гбит/с, а также имеющий независимые Uplink-интерфейсы, предназначенные для установки SFP.
